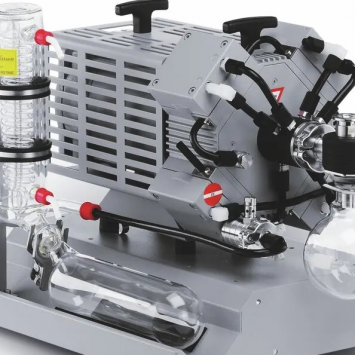

VARIO®化学真空系统 功能描述

通过使用新型的ATEX VARIO®化学隔膜泵和化学真空系统，真空度可以精准地通过电机速度调控。VARIO®真空泵可以通过一条额外的控制信号线进行驱动。带有 ATEX 真空传感器和Connection Box 100的可选真空控制器 VACUU·SELECT 可实现全自动蒸发，无需参数设置或用户编程。在适应性控制作用下，系统可以独立找到沸点压力、持续调节真空度并且根据蒸汽压力进行优化。 真空控制器和Connection Box 100都安装在非爆炸区域。

性能特点

具备ATEX防爆化学隔膜泵的所有优点，带进气口收集瓶AK和出气口冷凝器EK

无滞后的VARIO®真空控制，使过程时间更短
VARIO®-真空泵仅根据需求的大小来调节转速 - 最小的能耗，更长的维护周期，运行安静
CVC 3000真空控制器（可选件），可实现精准的真空控制和全自动的工艺
ATEX 真空传感器和Connection Box 100易于安装——一站式

技术数据和图表

最大抽速 50 Hz ：3.7 m3/h
极限真空 ：3 mbar / 2.3 torr
开启气镇的极限真空 ：10 mbar / 7.5 torr
泵头数 ：4
级数 ：3
真空控制器 ：无控制器
最低环境温度（运行），单位：℃。 ：10 °C
最高环境温度（运行），单位：℃。 ：40 °C
最低环境温度（存放），单位：℃。 ：-10 °C
最高环境温度（存放），单位：℃。 ：60 °C
最大出气口压力 (绝对压力) ：1.1 bar
进气口连接 ：KF DN 25 小法兰
出气口连接 ：软管喷嘴接头 DN 8-10 mm
冷却液接口 ：2个 DN 6-8 mm 软管喷嘴接头
额定功率（千瓦） ：0.25 kW
最小速度VARIO，单位：min-1 ：30 min-1
最大速度VARIO，单位：min-1 ：1500 min-1
额定速度，单位：50/60 Hz ：1500 min-1
防护等级 ：IP 54
尺寸长 mm ：600 mm
尺寸宽 mm ：365 mm
尺寸高 mm ：420 mm
重量 ：36 kg
噪音水平 50 Hz/1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) ：42 dBA
ATEX-认证 ：抽气腔（所抽气体）： II 2G Ex h IIC T3 Gb X, 使用惰性气体吹扫的环境：II 2G Ex h IIB T4 Gb X, 不使用惰性气体吹扫的环境：II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb
NRTL 标准 ：否
提供的选项 ：泵体安装完毕，连接即可使用，配2米无插头电缆，附带说明书。用户需自行提供外部保护以防止玻璃损坏或破裂。
标称电压范围1 ：230 V
电源频率1 ：50 Hz
