化学真空系统 功能描述

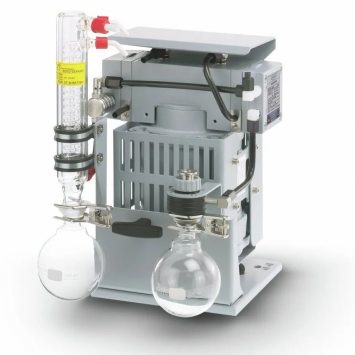

ATEX防爆化学真空系统因其配有经优化配置的附件，非常适用于大量易冷凝蒸汽的应用。主要应用于在有潜在爆炸氛围时与旋转蒸发仪和真空干燥箱等连用。进气口分离瓶可以防止颗粒或液滴进入泵内。出气口的废气冷凝器（EK）效率高，结构紧凑，可实现近100%的溶剂回收效果。发货时配备一个单独的气镇接口，供接入惰性气体用。

性能特点

卓越的化学耐腐蚀性和蒸汽耐受性
直接连接230V / 50Hz 单相电源的防爆型电机， 集成自锁过载和过热保护
现有的保护措施完全满足了客户的所有技术要求
出气口的过压安全泄压阀
可靠的膜片安全技术，可附加惰性气体吹扫和膜片破损保护

技术数据和图表

最大抽速 ：50 Hz 1.9 m3/h
极限真空 ：12 mbar / 9 torr
开启气镇的极限真空 ：18 mbar / 13.5 torr
泵头数 ：2
级数 ：2
真空控制器 ：17
最低环境温度（运行），单位：℃。 ：10 °C
最高环境温度（运行），单位：℃。 ：40 °C
最低环境温度（存放），单位：℃。 ：-10 °C
最高环境温度（存放），单位：℃。 ：60 °C
最大出气口压力 (绝对压力) ：1.1 bar
进气口连接 ：KF DN 16 小法兰
出气口连接 ：软管喷嘴接头 DN 8-10 mm
冷却液接口 ：2个 DN 6-8 mm 软管喷嘴接头
额定功率（千瓦） ：0.15 kW
额定速度，单位：50/60 Hz ：1500 min-1
防护等级 ：IP 52
尺寸长 mm ：357 mm
尺寸宽 mm ：308 mm
尺寸高 mm ：470 mm
重量 ：25.4 kg
噪音水平 50 Hz/1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) ：50 dBA
ATEX-认证 ：抽气腔（所抽气体）： II 2G Ex h IIC T3 Gb X, 使用惰性气体吹扫的环境：II 2G Ex h IIB T4 Gb X, 不使用惰性气体吹扫的环境：II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb
NRTL 标准 ：否
提供的选项 ：泵体安装完毕，连接即可使用，配2米无插头电缆，附带说明书。用户需自行提供外部保护以防止玻璃损坏或破裂。
标称电压范围1 ：230 V
电源频率1 ：50 Hz
